方案簡介
在工業產品的儲能方案中，鋰電池組的電源管理系統可以采用銀芯微(ICMT)的CS23NXXF系列芯片。目前CS23NXXF有工業級和車規級兩個級別的產品。 CS23NXXF芯片集成了7個模塊（AFE+MCU+CAN+Flash+SRAM+SHA+PWM）全部功能，真正實現功能“7合1”?？蛻魺o需編程通過參數選擇就能快速完成BMS系統, 使構建家用電池控制非常便捷，大大縮短了研發人員的系統開發時間．

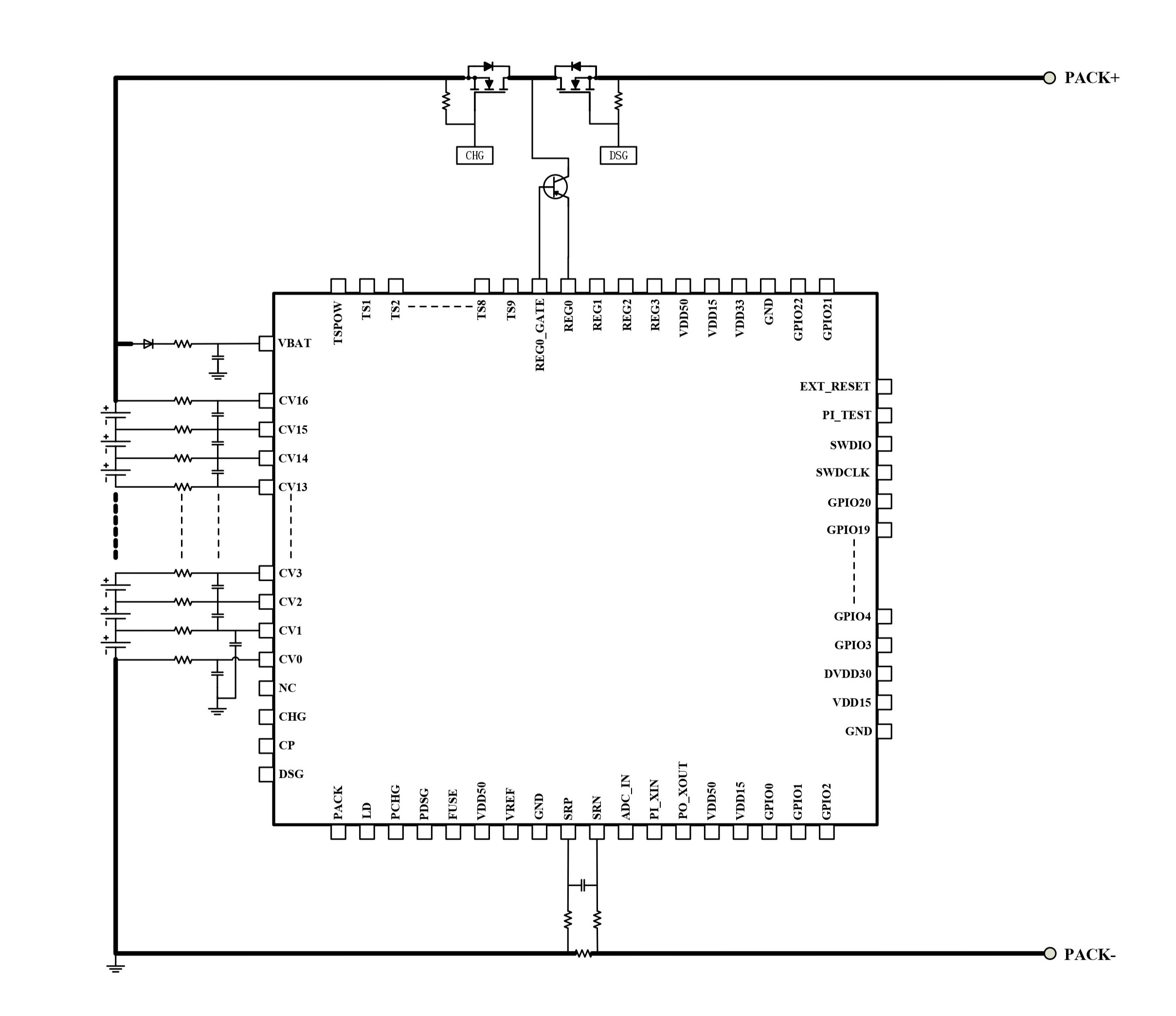

框架圖
方案優勢
可支持監控管理4-16節串聯電池組.
該方案解決了解決了85V電壓下數模信號干擾問題。
電壓采樣精度達到±0.5mV，采樣精度高于國際一流芯片
縮短研發人員設計時間，縮短了客戶新產品的上市時間。減少組件數量，同時降低了研發和生產成本.
節省了50%以上的電路板PCB空間，并節省30%以上的電路組件費用.
根據可編程預設邏輯完成電池組電壓,電流,溫度,短路及充放電的邏輯控制.
可通過無線模塊將不同電池組信息發送到物聯網云平臺, 通過深度學習預測更準確的SOX(荷電狀態, 電池剩余能量狀態, 電池功率狀態, 安全狀態) .
具有SHA功能，保障通信安全，可確保識別真正的電池組.
堆疊式架構可以雙向菊花鏈/CAN通信操作以確保完整性.
應用場景
AGV無人機器人、機器人、叉車、工業巡檢機器人、工業無人機
